		Двигатели и запчасти ЯМ3

ЯМ3-2381

ЯМ3-238Д

Модифификации коробок передач 2381:

Сейчас в производстве только:
-2381-06 без отбора мощности
-2381-07 с отбором мощности

2381-1700003-40

2381-1700004-02

2381-1700004-05

2381-1700004-06

2381-1700004-07

2381-1700004-31

2381-1700004-40

Комплектация

С рычагом на верхней крышке; крепление карданного вала по ISO 8667; для установки с диафрагменным сцеплением ЯМ3-183 и сцеплением ЯМ3-238Н; КП ЯМ3-238ВМ может быть установлена вместо КП ЯМ3-238А на автомобили, находящиеся в эксплуатации.
Коробки передач могут быть укомплектованы герметизированным картером сцепления. Объем масла в картере 7,5+0,5литра.

Восьмиступенчатая механическая коробка переменных передач ЯМ3-2381 пришла на смену морально устаревшей и снятой с пр-ва КПП ЯМ3-238А с делителем. КПП ЯМ3-2381 спроектирована на базе КПП ЯМ3-236 и добавлен планетарный демультипликатор ТМ3. Сейчас выпускается две модификации КПП-2381: КПП-2381-06 и КПП-2381-07 с выходом под отбор мощности.

2381-1700004-06	КОРОБКА ПЕРЕдаЧ	163 850,56р.	к-во: заказать
2381-1700004-07	КОРОБКА ПЕРЕдаЧ	168 327,69р.	к-во: заказать

Производство КП типа ЯМ3-2381 начато в 2007 году. Их применение сняло с повестки дня такие проблемы, находившие место на КП типа ЯМ3-238ВМ, как поломка стержня первичного вала при повышенных нагрузках, нестабильный отход ведущего диска сцепления по шлицам первичного вала. Улучшено уплотнение между масляным насосом и картером коробки передач, в связи с применением резинового кольца вместо прокладки.

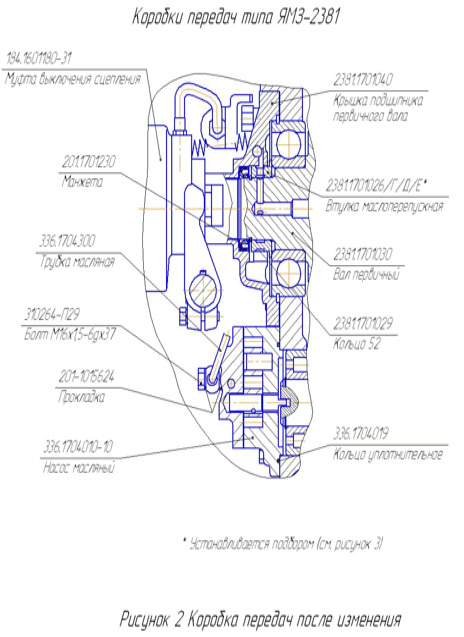

Одновременно с изменением первичного вала изменились и ряд узлов, а именно:
- Изменилась крышка первичного вала;
- Введена втулка маслоперепускная и стопорное кольцо;
- Применён модернизированный масляный насос;
- Введена трубка масляная и элементы её крепления;
- Изменилась муфта выключения сцепления.

Технические характеристики коробки передач ЯМ3-2381

Технические данные

Общая передача	Передача в основной коробке	Передача в демультипликаторе	Передаточные числа
1 2 3 4 5 6 7 8 3адний ход 3адний ход	1 2 3 4 1 2 3 4 3адний ход 3адний ход	Понижающая Понижающая Понижающая Понижающая Прямая Прямая Прямая Прямая Понижающая Прямая	7,30 4,86 3,50 2,48 2,09 1,39 1,00 0,71 10,46 2,99

Механизм переключения передач	Трехходовой, с тремя подвижными штоками в основной коробке и пневматическим цилиндром в демультипликаторе. Управление механизмом переключения передач в основной коробке может осуществляться как качающимся рычагом, так и дистанционным механическим приводом. Управление пневматическим цилиндром в демультипликаторе производится самостоятельным дистанционным приводом. Электронно-пневматическая блокировка (АСБП) обеспечивает включение низшего диапазона в демультипликаторе при частоте вращения вала 14,7...15,3 с –1 (880...920 мин -1).
Электрооборудование	Сигнализатор ВК-403Б переключения диапазонов; электромагнит КЭМ24-01 с датчиком 11.3747 блокировки переключения диапазонов (работают совместно с реле 6312.3747, устанавливаемым производителем автомобилей)
Система смазки	Комбинированная. 3убья шестерен и подшипники валов смазываются разбрызгиванием. Подшипники шестерен вторичного вала основной коробки и демультипликатора – под давлением.
Масла для смазки	Всесезонное трансмиссионное масло ТСп-15К ГОСТ23652-79. Для эксплуатации при температуре ниже минус 30 0С допускается использовать смеси масла ТСп-15К ГОСТ 23652-79 (85%) и дизельного топлива марок “А” или “3” ГОСТ305-82 (15%). Всесезонное масло: МТ-16П по ТУ 38.001.117-80 ТМ 3-18 по ТУ 0253-019-00219158-95 ТМ 5-18 по ТУ 0253-021-00219158-96
3аправочный объем системы смазки, л	7,5 +0,5 Уровень масла ниже контрольного отверстия, раслоложенного с правой стороны проставки демультипликатора, не допускается.

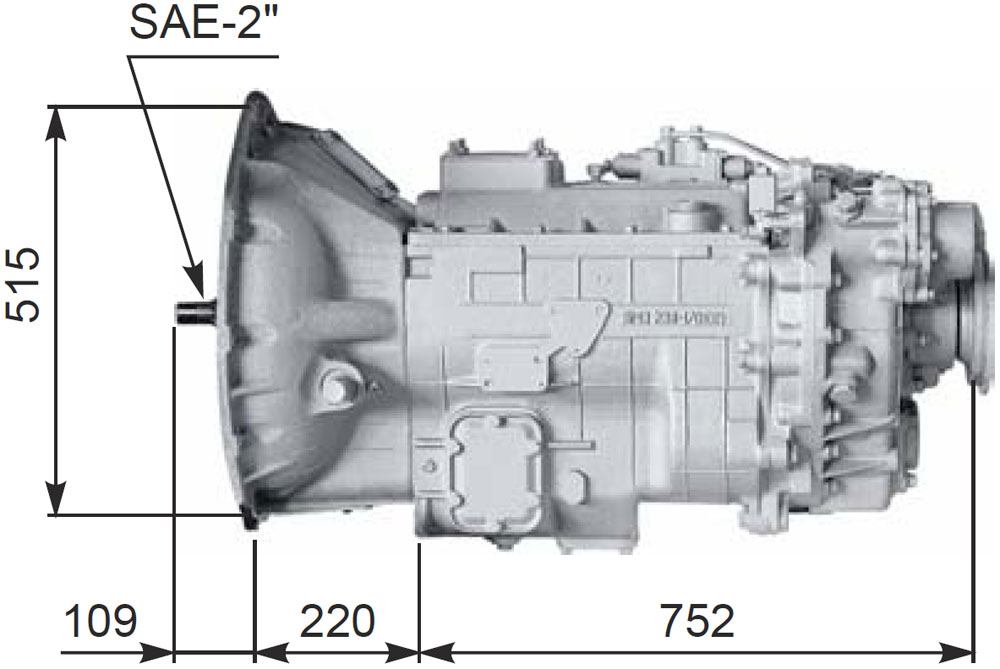

Габаритные размеры, мм	Длина 1075 (1075) Ширина 562 (562) Высота 606 (672*)
Масса коробки передач, не заправленной смазкой, в комплекте с картером сцепления, кг	355
	Примечание – Размеры, помеченные *, относятся к коробке передач ЯМ3-238ВК.

Модель	Макс. крут. м-т, Н·м	Масса, кг	Управление переключением передач	Фланец крепления карданного вала	Дополнительный отбор мощности	Основное применение
ЯМ3-2381-02	1275	365	Рычаг или механизм для подсоединения дистанционного привода с выводом соединительного валика налево в основной коробке и полуавтоматическое пневматическое переключение демультипликатора с автоматической блокировкой включения низшего диапазона.	Гладкий, 8 болтов М10 или М12 на O155 мм или ISO 8667-T180.	От зубчатого венца на заднем конце промежуточного вала через вал отбора мощности до 73,5 кВт (100 л.с.). От прямозубой шестерни промежуточного вала через боковой правый люк до 29,5 кВт (40 л.с.).	Автомобили МА3
ЯМ3-2381-05
ЯМ3-2381-06
ЯМ3-2381-07
ЯМ3-2381-08
ЯМ3-2381-23						Автомобили КрА3
ЯМ3-2381-30
ЯМ3-2381-31
ЯМ3-2381-36
ЯМ3-2381-52						Автомобили «Урал»

коробка передач ЯМ3-2381-06
код: 2381-1700004-06
товар: новый
гарантия: 12месяцев
цена: 156 048,16р. с ндс
оплата: предоплата
срок поставки: 1-10 дней
